上海淞江減震器集團南通有限公司為您介紹：技術支持ZTA阻尼彈簧減震器安裝說明，該圖紙是有淞江集團技術部提供的，如需轉載請注明來源于：淞江集團南通網站m.liangshang.net.cn。
安裝前，請確認淞江集團橡膠彈簧減震器的型號和規格是否正確。安裝說明；所需工具：M10、M12、M14、M16、M20開口扳手。

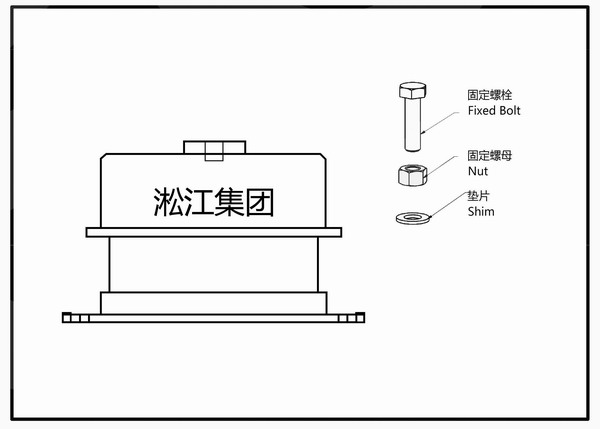

檢查附件是否齊全，彈簧減震器是否有缺陷或破損。（如圖1）

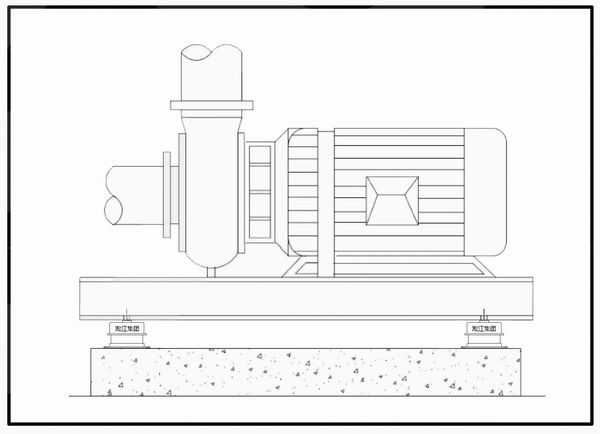

將彈簧減震器放到設備的安裝位置。（如圖2）

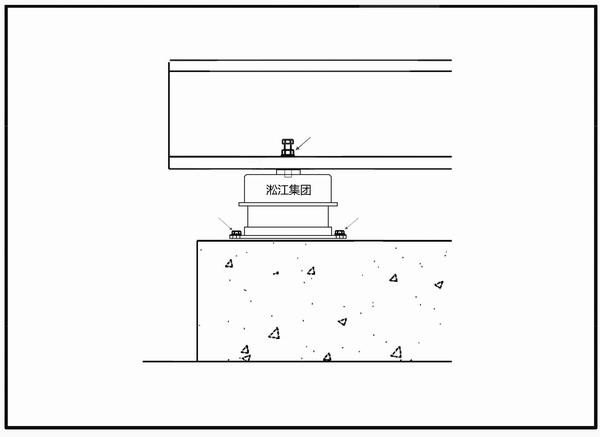

鎖緊螺母和墊片，確保設備和彈簧減震器固定到位。（如圖3）
安裝后請檢查彈簧下壓量，如彈簧壓到底，則表示荷重不足，沒有減震效果。應該更換較大荷重的彈簧減震器型號，并請于本公司業務人員聯系。安裝時 請注意安全。

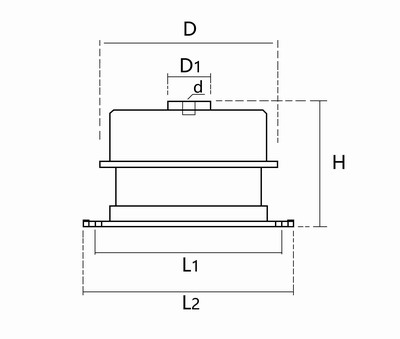

ZTA型彈簧減震器參數表：
|
型號 Type |
最佳載荷 Optimum load（kg） |
外形尺寸 Dimensions（mm） |
||||||
|
H |
D |
L1 |
L2 |
d |
d1 |
|||
|
ZTA-10 |
10 |
70 |
65 |
75 |
95 |
10 |
11 |
|
|
ZTA-20 |
20 |
70 |
65 |
75 |
95 |
10 |
11 |
|
|
ZTA-30 |
30 |
70 |
65 |
75 |
95 |
10 |
11 |
|
|
ZTA-40 |
40 |
70 |
65 |
75 |
95 |
10 |
11 |
|
|
ZTA-60 |
60 |
70 |
65 |
75 |
95 |
10 |
11 |
|
|
ZTA-80 |
80 |
110 |
85 |
105 |
125 |
12 |
11 |
|
|
ZTA-120 |
120 |
110 |
85 |
105 |
125 |
12 |
11 |
|
|
ZTA-160 |
160 |
110 |
85 |
105 |
125 |
12 |
11 |
|
|
ZTA-240 |
240 |
110 |
85 |
105 |
125 |
12 |
11 |
|
|
ZTA-320 |
320 |
145 |
130 |
145 |
165 |
14 |
13 |
|
|
ZTA-480 |
480 |
145 |
130 |
145 |
165 |
14 |
13 |
|
|
ZTA-640 |
640 |
145 |
130 |
145 |
165 |
14 |
13 |
|
|
ZTA-820 |
820 |
150 |
190 |
210 |
245 |
16 |
15 |
|
|
ZTA-1000 |
1000 |
150 |
190 |
210 |
245 |
16 |
15 |
|
|
ZTA-1280 |
1280 |
150 |
190 |
210 |
245 |
16 |
15 |
|
|
ZTA-1500 |
1500 |
150 |
190 |
210 |
245 |
16 |
15 |
|
|
ZTA-2000 |
2000 |
150 |
190 |
210 |
245 |
16 |
15 |
|
|
ZTA-2700 |
2700 |
160 |
320 |
192 |
240 |
20 |
/ |
|
|
ZTA-3500 |
3500 |
160 |
320 |
192 |
240 |
20 |
/ |
|
|
ZTA-4800 |
4800 |
160 |
320 |
192 |
240 |
20 |
/ |
|
