上海淞江減震器集團南通有限公司為您介紹：淞江集團技術講解ZTF型彈簧減震器安裝說明圖紙解讀，該圖紙是有淞江集團技術部提供的，如需轉載請注明來源于：淞江集團南通網站m.liangshang.net.cn。

安裝前，請確認彈簧減震器的型號規格是否正確。

所需工具：公制口徑19mm (M12)、24mm (M16)、32mm (M22) 開口扳手、爪式千斤頂；在未完成減震器高度調整前，請勿將減震器的壓墊取出。請先根據基礎螺栓固定孔的位置，與安裝位置預埋基礎螺栓。

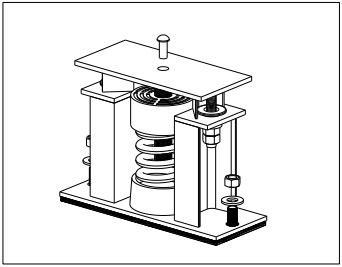

彈簧減震器安放到安裝位置后，先將定位柳釘拿掉。( 如圖1 )

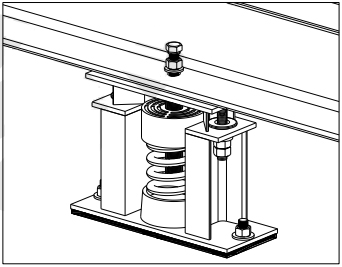

以M12固定螺栓將減震器與設備固定，但不鎖緊。( 如圖2 )

將減震器利用基礎螺栓固定到地面上，並以臨時木臺固定高度。

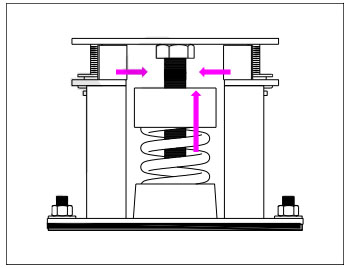

調整彈簧減震器高度時先松掉兩邊的反掣螺帽5~10mm ，並相對鎖緊。( 如圖3 )

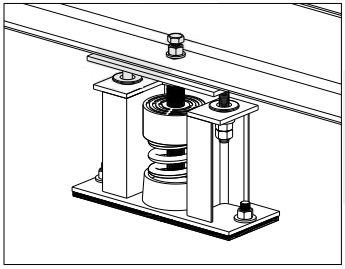

使用公制口徑32mm 開口扳手以逆時針方向調整M22螺栓，使彈簧受力下壓、彈簧減震器上蓋鐵上升。(如圖4 )

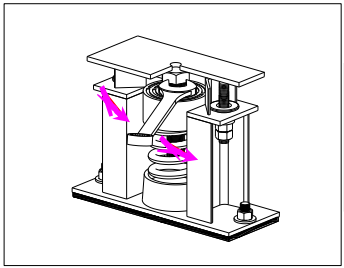

調整至壓墊可取出時，即可停止調整并取出木臺。( 如圖5 )

將與設備固定之M12螺栓完全鎖緊，即完成安裝調整。( 如圖6 )

安裝后請檢查彈簧之下壓量，如彈簧壓實表示荷重不足沒有避震效果。應予更換較大荷重之規格，并請聯系本公司人員。安裝時，請注意安全。

保養點檢項目：每月觀察固定螺栓與基礎螺栓保持鎖緊、保持避震器安裝狀態&彈簧下壓撓度正常。

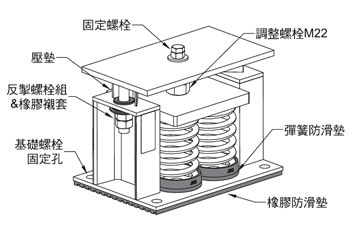

ZTF型彈簧減震器圖解：
