上海淞江減震器集團南通有限公司為您介紹：ZTY型彈簧減震器安裝說明/圖紙介紹，該圖紙是有淞江集團技術部提供的，如需轉載請注明來源于：淞江集團南通網站m.liangshang.net.cn。
安裝前，請確認淞江集團吊式彈簧減震器的型號和規格是否正確。
安裝說明：
所需工具：公制口徑17mm（M10）、19mm（M12）、24mm（M16）開口扳手。

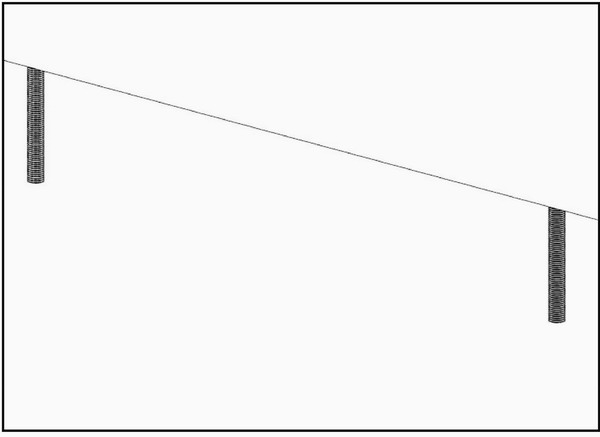

先與安裝位置處依據施工規范預埋符合荷重要求的基礎螺栓。（如圖1）

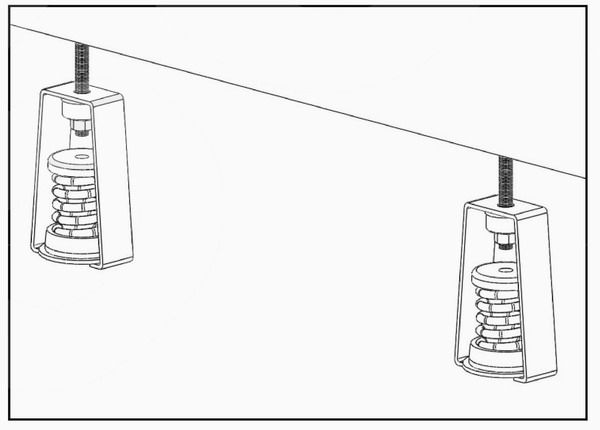

將彈簧減震器裝到預留安裝位置的螺栓上面，并將螺栓鎖緊。（如圖2）

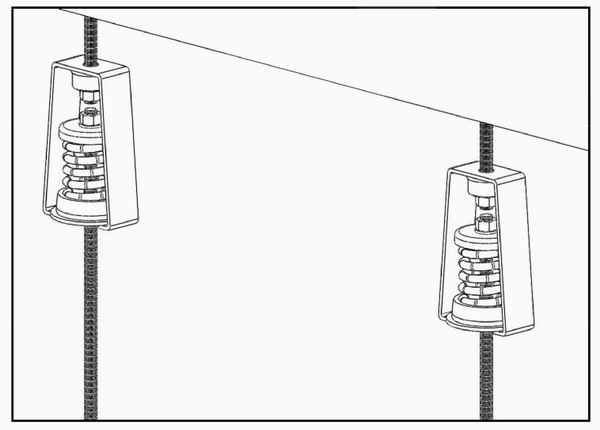

將彈簧減震器與設備連接的絲牙條裝上。（如圖3）
使用上下兩顆螺帽安裝與設備連接的固定處，以便調整，此時上部螺帽不需要鎖緊。（如圖4）
使用開口扳手調整下部螺帽來調整設備水平及彈簧壓縮量。（如圖5）
調整完成后將上下兩顆螺帽相對鎖緊，即可完成淞江集團ZTY吊式彈簧減震器的安裝調整。（如圖6）
安裝后請檢查彈簧下壓量，如彈簧壓到底，則表示荷重不足，沒有減震效果。應該更換較大荷重的彈簧減震器型號，并請于本公司業務人員聯系。安裝時 請注意安全。保養須知：每月要觀察固定螺栓是否有松動，保持彈簧減震器安裝時彈簧下壓撓度是否正常。
ZTY型彈簧減震器外形尺寸表：
|
規格 |
A (mm) |
B (mm) |
C (mm) |
h1 (mm) |
h2 (mm) |
H (mm) |
BD (mm) |
|
ZTY-A |
37 |
50 |
25 |
7 |
45 |
80 |
8-10 |
|
ZTY-B |
40 |
60 |
28 |
7 |
65 |
110 |
10 |
|
ZTY-C |
70 |
90 |
40 |
25 |
90 |
150 |
12-14 |
|
ZYT-D/E |
86 |
120 |
50 |
20 |
130 |
200 |
12-16 |
