上海淞江減震器集團南通有限公司為您介紹：JDF橡膠減震器的安裝說明以及圖紙，為圖紙是淞江集團技術部提供的，如有需要轉載請注明來源于淞江集團南通網站m.liangshang.net.cn。

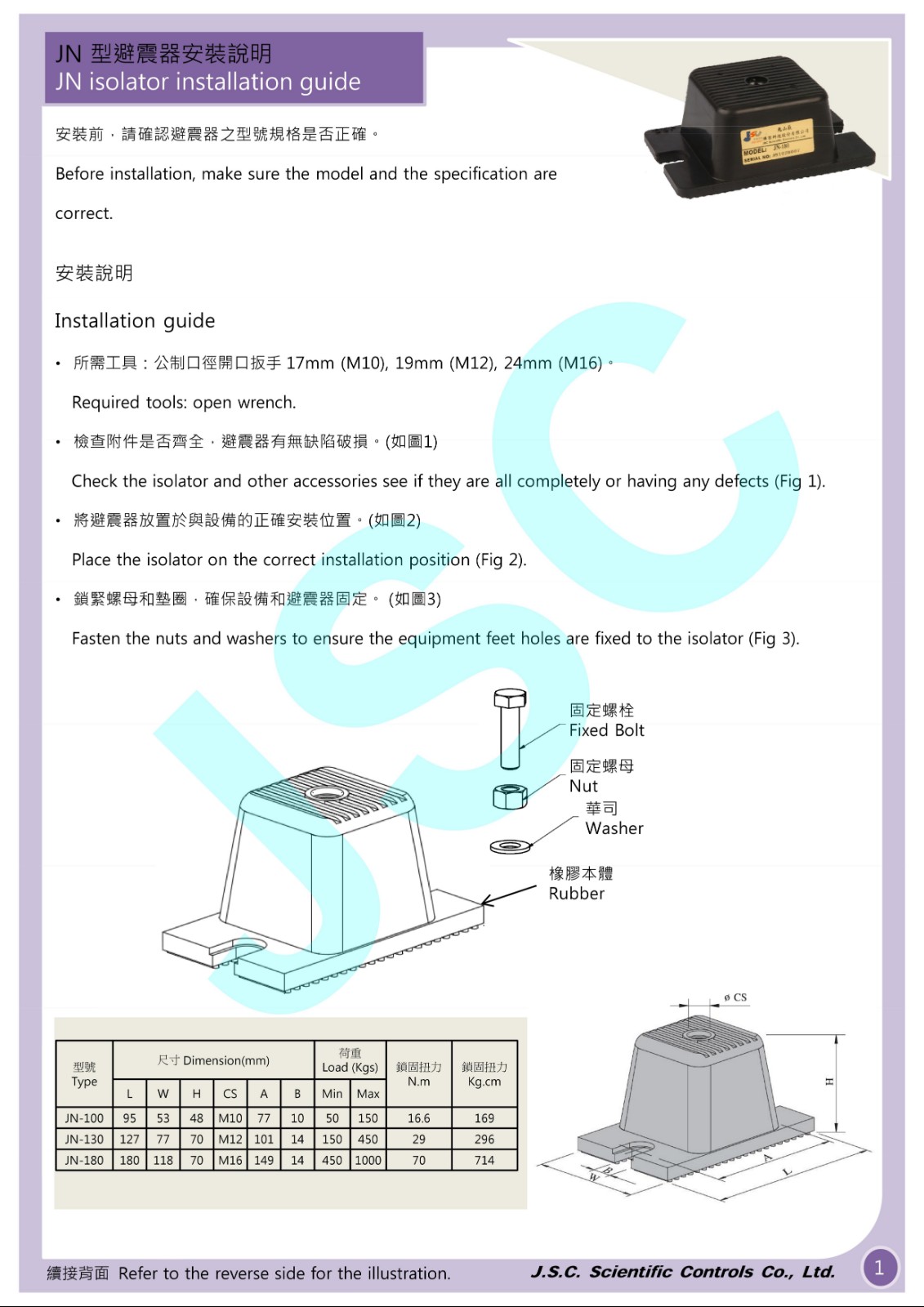

安裝前,請確認淞江集團橡膠減震器的型號和規格是否正確.
安裝說明：
所需工具:公制口徑17mm(M10)、19mm(M12)、24mm(M16)開口扳手.

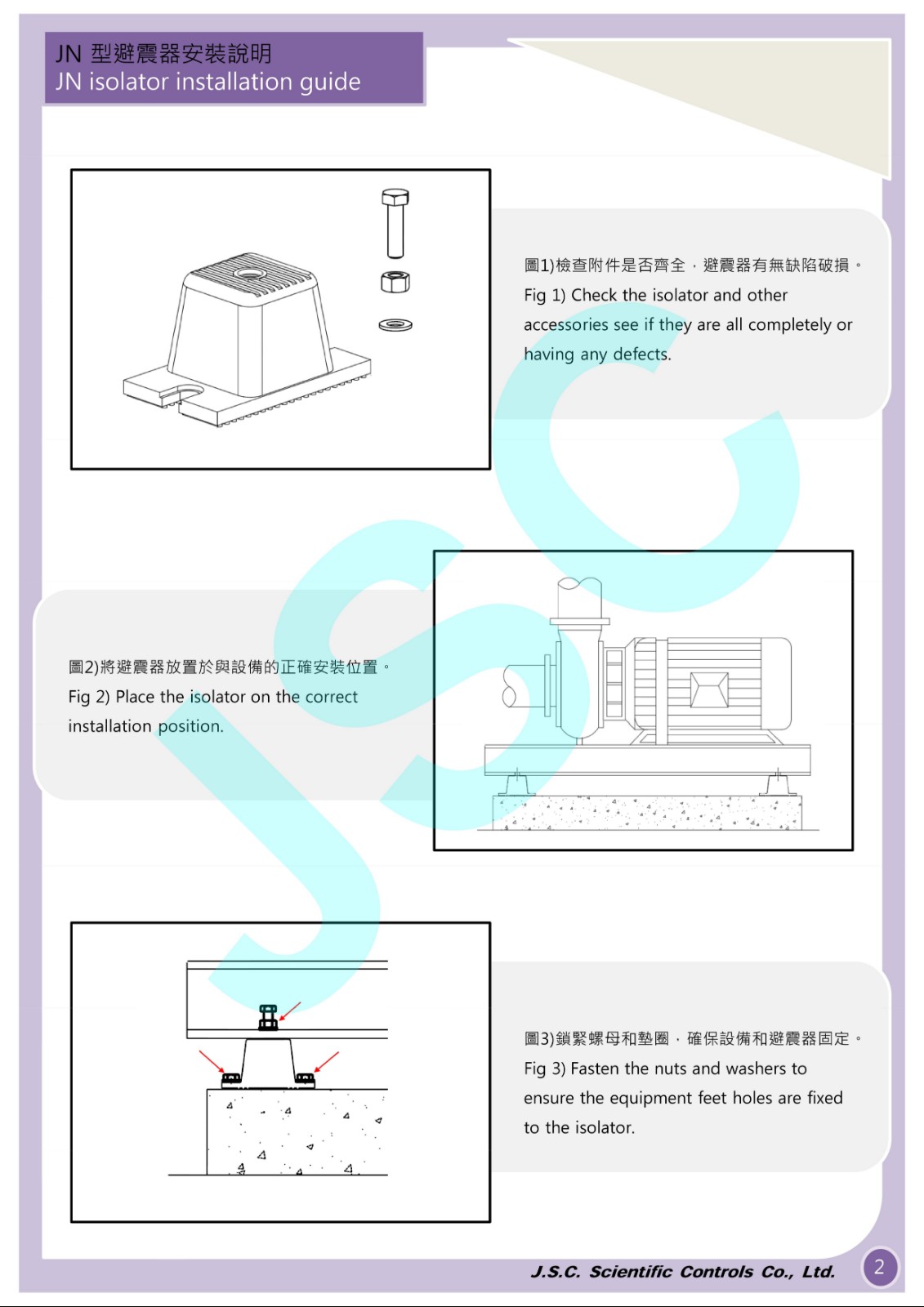

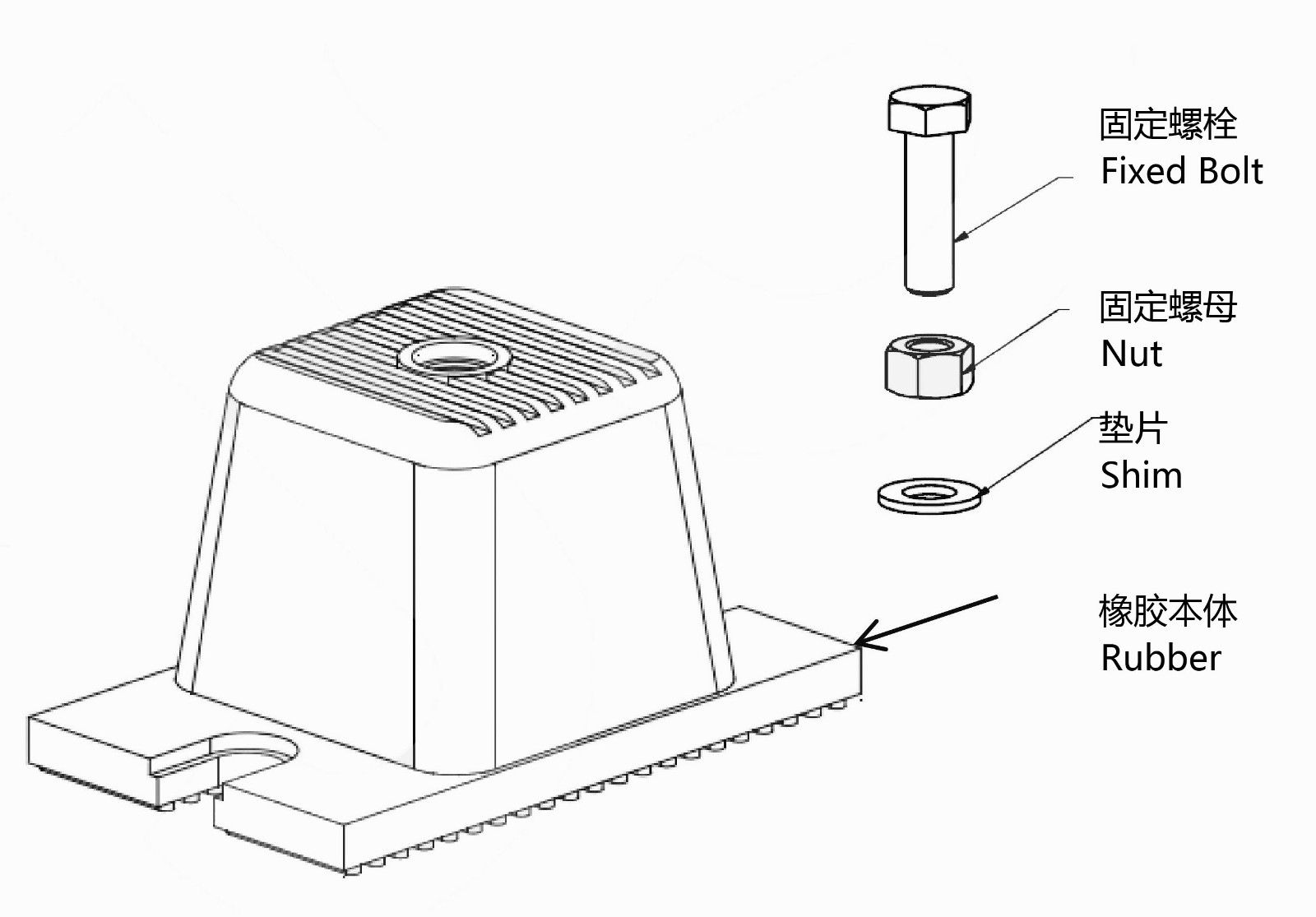

檢查附件是否齊全,橡膠減震器是否有缺陷或破損.(如圖1)

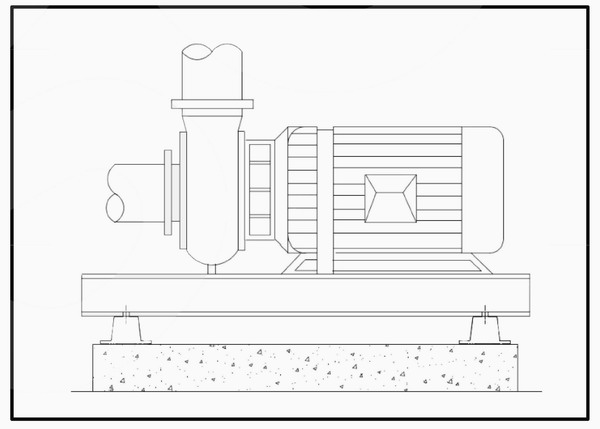

將橡膠減震器放到設備的安裝位置.(如圖2)

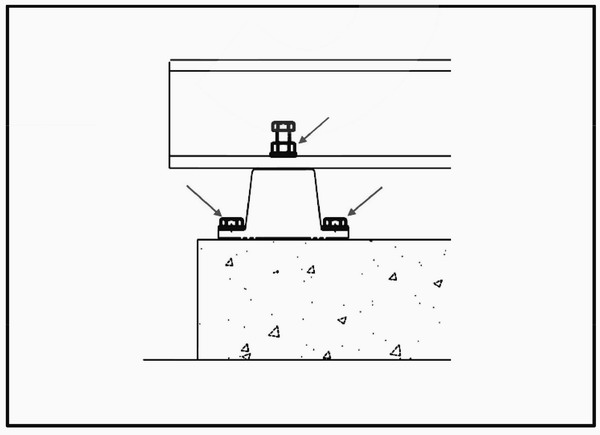

鎖緊螺母和墊片,確保設備和橡膠減震器固定到位.(如圖3)
JDF型橡膠減震器參數表：
|
型號 Model |
L (mm) |
W (mm) |
H (mm) |
CS (mm) |
A (mm) |
B （mm） |
載荷 |
|
|
Min |
Max |
|||||||
|
JDF-100 |
95 |
53 |
48 |
M10 |
77 |
10 |
50 |
150 |
|
JDF-130 |
127 |
77 |
70 |
M12 |
101 |
14 |
150 |
450 |
|
JDF-180 |
180 |
118 |
70 |
M16 |
149 |
14 |
450 |
1000 |
下面是中英文的綜合圖紙：
